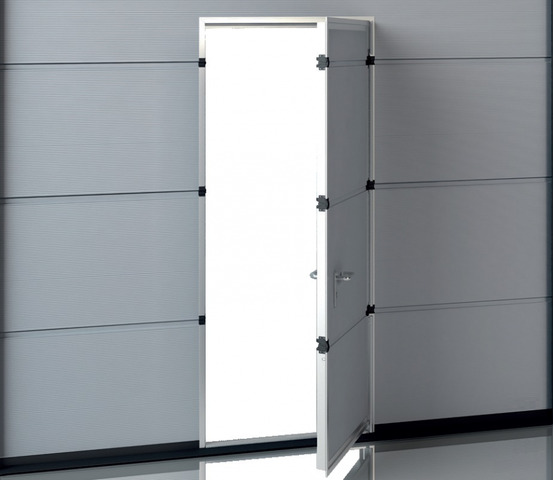

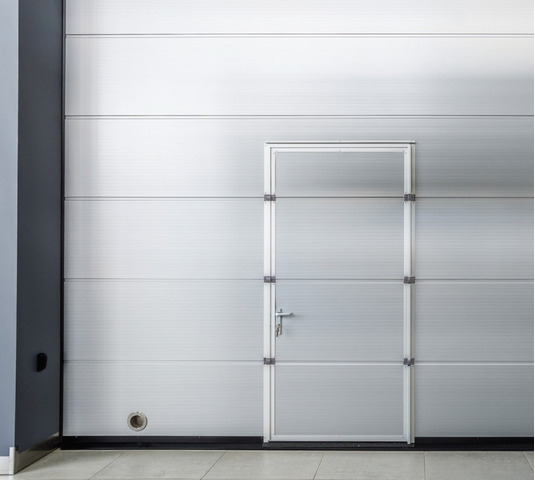

CODICE ARTICOLO: ITALFROM_8420 Porta Pedonale per Portone Sezionale Italfrom Makropro Dimensioni porta pedonale Caratteristiche porta pedonale• Le dimensioni minime del portone, nel quale è possibile applicare la porta pedonale sono di 2000 x 2100 [mm] (So x Ho).• Le dimensioni massime dei portoni, nei quali è possibile applicare il cancelletto pedonale sono 5500 x 6000 [mm] (So x Ho). Nei portoni di So > 5000 [mm] è necessario applicare il chiudiporta di scorrimento. Nei portoni di So > 5000 [mm] il cancello pedonale deve essere posizionato sempre al centro del portone. Non concerne i portoni con la soglia bassa per cui So max = 4500 [mm].• La larghezza standard della luce di passaggio è pari a 800 [mm], l'altezza della luce di passaggio può essere da 1800 [mm] a 1980 [mm] a seconda dall'altezza del portone e dei pannelli applicati. • La porta nei portoni da Ho = 2500 [mm] può essere applicata solo nei portoni da So = 4000 [mm].• L’applicazione del pannello vetrato è possibile nei portoni di So > 5000 [mm] solo oltre il 4 pannello dal basso.• Nei portoni di dimensioni inferiori a So = 2400 [mm] o Ho = 2600 [mm] con il quarto pannello in alluminio, l'esecuzione va stabilita con il reparto commerciale.• La ferramenta inferiore nel portone con porta pedonale può essere diversa dalla ferramenta inferiore nel portone senza porta pedonale. • La porta ha la soglia di altezza di ~100 [mm] (compresa la guarnizione ~40 [mm]).• I portoni dotati di porta pedonale e di motore elettrico hanno il sensore di apertura della porta pedonale.• Nello standard si aprono a destra verso l'esterno (le porte non possono essere aperte verso l'interno).La porta può avere l’apertura a sinistra va stabilita con il reparto commerciale.• La ferramenta inferiore del portone è realizzata in alluminio verniciato con colore RAL 9005 (concerne il portone con il pannello inferiore in acciaio).• Nel portone senza oblò, il cancelletto pedonale nello standard è montato al centro della larghezza dell'anta del portone. C’è la possibilità di spostare la porta rispetto al centro del portone, allora la distanza dai bordi laterali dell'anta del portone è di ~500 [mm].• La porta è dotata di guarnizioni su tutto il perimetro.• La porta pedonale si abbassa ulteriormente 'Hj' di circa 50 [mm].Colore dei tappi della porta pedonaleVersione standard: Ferramenta della porta di passaggio – alluminio naturale. Versione opzionale: Ferramenta della porta di passaggio – in colore RAL. A richiesta Porta pedonale con soglia bassaNei portoni da So = 4500 [mm] c'è la possibilità di applicazione della soglia bassa nelle porte pedonali che è realizzato in profilo in alluminio. Altezza della soglia con guarnizione 30 [mm]. A richiestaLimitatore dell’apertura della porta pedonaleLimita l'angolo dell'apertura della porta pedonale proteggendo l'anta del portone dal danneggiamento durante un'apertura totale, incontrollata della porta. Permette l'apertura della porta pedonale di un angolo di 105°. Fissato nel pannello superiore della porta, non riduce la luce dichiarata dell'apertura.Serratura supplementare nella porta pedonaleNella porta pedonale si può applicare una serratura supplementare ad incasso con cilindro o cilindro di sicurezza. L'applicazione non è possibile nei portoni, nei quali il terzo pannello dal basso è un pannello in alluminio.Allineamento della struttura del portone con la porta lateraleDue portoni dalle stesse dimensioni, dei quali uno è dotato di porta pedonale, possono presentare delle differenze nella realizzazione (differenze nei livelli delle doghe, diverse ferramenta inferiori). La possibilità della realizzazione deve essere accordata con il Reparto Commerciale.
